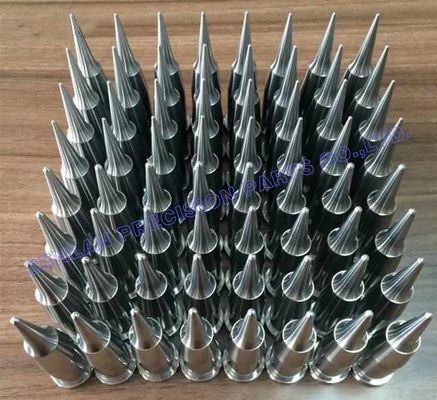

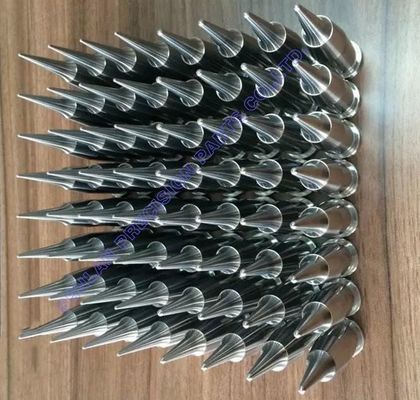

64-гнездовые прецизионные вставки сердечника для высокообъемных литьевых форм
В литьевых формах с большим количеством гнезд производительность определяется постоянством. Форма с 64 гнездами может работать эффективно только в том случае, если каждая вставка сердечника изготовлена с точным контролем размеров и согласованной точностью для всего комплекта. Наши 64-гнездовые прецизионные вставки сердечника — это изготовленные на заказ компоненты формы, предназначенные для высокообъемного литья под давлением, где стабильная производительность цикла, предсказуемое извлечение и повторяемость от гнезда к гнезду имеют решающее значение.
Как производитель прецизионных компонентов форм на заказ, мы производим комплекты вставок сердечника по чертежам заказчика с контролируемыми процессами для коаксиальной точности, геометрии наконечника, качества поверхности и взаимозаменяемости. Независимо от того, используются ли эти вставки сердечника для новых форм или в качестве сменных комплектов, они созданы для обеспечения высокой производительности и стабильного качества в больших масштабах.
Описание продукта
Вставка сердечника — это формообразующий элемент на подвижной половине литьевой формы, который создает внутреннюю геометрию и функциональные элементы. В 64-гнездовой конфигурации комплект сердечников должен быть изготовлен как согласованная система — небольшие отклонения между сердечниками могут быстро привести к дефектам, несоответствию или нестабильным рабочим окнам.
Типичные характеристики
- Производство большого количества с строгой согласованностью от гнезда к гнезду
- Тонкие, прецизионно обработанные профили, требующие контролируемой прямолинейности и биения
- Формообразующие наконечники, геометрия которых напрямую влияет на посадку детали, герметичность или производительность сборки
- Критические участки посадки (направляющие диаметры/уступы), разработанные для повторяемой установки в опорную плиту сердечника
Ключевые приоритеты производства
- Стабильная формообразующая геометрия для всех 64 деталей
- Контролируемые базовые и направляющие элементы для взаимозаменяемости
- Качество поверхности и кромок оптимизировано для стабильного извлечения и снижения износа
- Стратегия отслеживаемости и контроля, подходящая для управления комплектами
Материал, твердость и отделка изготавливаются в соответствии с вашими чертежами и производственными требованиями.
Применение
Эти 64-гнездовые прецизионные вставки сердечника используются в высокообъемных литьевых формах, где требуется высокая производительность и строгая повторяемость, например:
- Многогнездовые формы, требующие согласованных комплектов сердечников
- Производственные формы, требующие стабильного извлечения и постоянного поведения цикла
- Программы оснастки, которые полагаются на взаимозаменяемые запасные комплекты сердечников для быстрого обслуживания
Прецизионные и производственные возможности
Производство сердечников с большим количеством гнезд требует большего, чем точность отдельной детали — оно требует контроля на уровне комплекта.
Производственные процессы
- Прецизионная ЧПУ токарная/фрезерная обработка для формообразующих профилей и направляющих участков
- Шлифование для критических посадок, зон уплотнения и базовых поверхностей (при необходимости)
- Электроэрозионная обработка / проволочная электроэрозионная обработка для специальных элементов (в зависимости от проекта)
- Координация термообработки для целевой твердости и стабильности
- Полировка / тонкая отделка для формообразующих поверхностей и зон износа
- Рабочий процесс согласования комплектов для поддержания согласованности от гнезда к гнезду
Ключевые элементы контроля для согласованности 64 гнезд
- Согласование размеров от гнезда к гнезду по критическим формообразующим элементам
- Контроль прямолинейности и биения для длинных/тонких сердечников
- Стабильная геометрия наконечника и качество поверхности для снижения вариативности результатов литья
- Повторяемые допуски посадки для прямой установки и быстрой замены
- Варианты статистической выборки или 100% контроля в зависимости от ваших требований к качеству
Контроль и документация
- Отчеты о контроле размеров для ключевых элементов (доступны)
- Сертификат на материал и записи о термообработке по запросу
- Маркировка деталей / серийные номера для отслеживаемости и управления комплектами
Ценность для клиента при высокообъемном производстве
Более высокий выход при массовом производстве
Согласованные комплекты сердечников уменьшают вариативность от гнезда к гнезду, помогая минимизировать брак и повысить общий выход.
Более стабильное литье и извлечение
Контролируемое качество поверхности и точные посадки обеспечивают стабильное поведение при извлечении, сокращая время простоя, вызванное залипанием или неравномерным извлечением.
Более быстрое обслуживание с взаимозаменяемыми запасными частями
Взаимозаменяемые сердечники позволяют быстро заменить их без переделки всей формы, поддерживая непрерывную работу высокообъемных линий.
Предсказуемый срок службы и более низкая общая стоимость
Правильный выбор материала, твердость и управление износом увеличивают интервалы обслуживания и снижают долгосрочные затраты на техническое обслуживание.
Что нам нужно для расчета стоимости
Для точного расчета стоимости 64-гнездовых прецизионных вставок сердечника, пожалуйста, предоставьте:
- 3D CAD (STEP/IGES) и 2D чертеж (PDF/DWG)
- Количество: 64 шт. в комплекте (и количество требуемых комплектов)
- Требования к материалу (или требования к производительности для рекомендации)
- Спецификация термообработки / целевой твердости
- Требования к качеству поверхности для формообразующих зон
- Список критических размеров (геометрия наконечника, направляющие посадки, биение/прямолинейность)
- Детали интерфейса формы (посадка в опорную плиту сердечника, направляющий уступ/диаметр, метод крепления)
- Требования к контролю/документации (первичный контроль, отчет КИМ, выборочный или 100% контроль)
- Требуемое время выполнения заказа и требования к упаковке
Если это сменные сердечники, предоставление размеров интерфейса существующей опорной плиты сердечника поможет обеспечить прямую совместимость.
Часто задаваемые вопросы
Можете ли вы изготовить 64 вставки сердечника как согласованный комплект?
Да. Мы следуем контролю на уровне комплекта для поддержания согласованности от гнезда к гнезду и можем предоставить данные контроля для ключевых размеров.
Какие размеры обычно наиболее критичны для вставок сердечника с большим количеством гнезд?
Обычно геометрия формообразующего наконечника, направляющие диаметры/уступы и биение/прямолинейность— поскольку они влияют на качество детали, посадку при сборке и стабильность извлечения.
Предлагаете ли вы отслеживаемость для больших комплектов?
Да. Доступны варианты серийной маркировки и управления комплектами для поддержки обслуживания и контроля запасных частей.
Можете ли вы поддержать срочные заказы на замену?
Мы можем оценить ускоренное производство в зависимости от геометрии, маршрута термообработки, объема контроля и текущей загрузки.
Предоставляете ли вы отчеты о контроле?
Да. Мы можем предоставить отчеты о контроле размеров (ключевые элементы или полный отчет) в соответствии с вашими требованиями.
Нужен надежный поставщик 64-гнездовых прецизионных вставок сердечника для высокообъемных литьевых форм?
Отправьте нам ваши чертежи STEP/2D, требования к материалу и твердости, количество (комплекты) и требуемое время выполнения заказа. Мы быстро ответим с четким расчетом стоимости и доступными вариантами документации по качеству.
