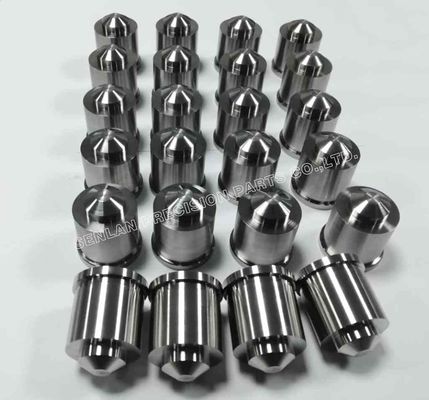

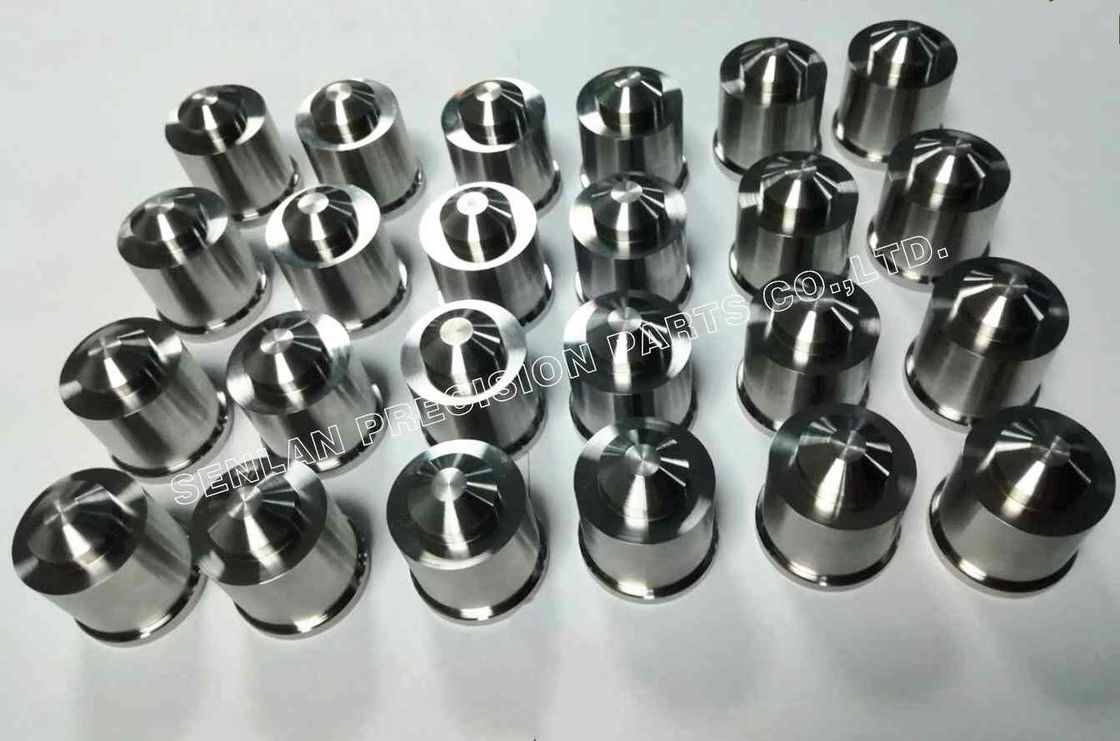

Направляющие втулки с ЧПУ для деталей пресс-форм для литья пластмасс
Направляющие втулки — это прецизионные выравнивающие компоненты, которые работают с направляющими стойками (лидерами) для обеспечения плавного, точного и повторяемого закрытия пресс-форм. В производственных пресс-формах стабильное направление снижает несоосность, защищает края полости/сердечника и помогает движущимся механизмам стабильно работать в течение длительных циклов.
Наши направляющие втулки с ЧПУ — это детали пресс-форм, изготовленные по индивидуальным чертежам заказчика для обеспечения надежной посадки, низкого коэффициента трения при скольжении и длительного срока службы. Мы контролируем наиболее важные характеристики направляющих компонентов — посадку внутреннего диаметра, коаксиальную точность, качество поверхности и твердость — чтобы втулки стабильно работали как при сборке новых пресс-форм, так и в программах замены.
Описание продукта
Направляющая втулка — это прецизионная гильза, установленная в одной половине пресс-формы, которая сопрягается с направляющей стойкой в противоположной половине. Вместе они контролируют выравнивание во время открытия/закрытия пресс-формы и снижают износ дорогостоящих компонентов пресс-формы.
Что делают направляющие втулки в пресс-форме для литья под давлением
- Поддерживают точное выравнивание пресс-формы во время цикла
- Снижают риск несоосности разъема и облоя, вызванных несоосностью
- Защищают края сердечника/полости и поверхности смыкания от износа при ударах
- Поддерживают стабильную работу ползунов, подъемников и других движущихся элементов
Распространенные конструкции направляющих втулок
- Прямые втулки для стандартного направления основания пресс-формы
- Фланцевые втулки для надежного крепления и повторяемой установки
- Втулки со скошенными входными фасками для более плавного зацепления
- Индивидуальные конструкции с особыми деталями посадки, смазки или крепления
Соображения по материалам и обработке
Направляющие втулки — это изнашиваемые компоненты. Выбор материала и термообработка выбираются для сопротивления истиранию и уменьшения заедания при повторяющемся скользящем контакте. В зависимости от среды пресс-формы втулки также могут требовать коррозионной стойкости или специальных поверхностных обработок для улучшения износостойкости и снижения трения.
Применение
- Сборка новых пресс-форм, требующих точных направляющих интерфейсов
- Многогнездные пресс-формы, где критически важна согласованность выравнивания
- Производственные пресс-формы с высоким циклом, требующие долговечных изнашиваемых компонентов
- Техническое обслуживание и ремонт пресс-форм (замена втулок)
- Стеки пресс-форм с ползунами/подъемниками, где стабильность направления влияет на срок службы механизма
Прецизионные и производственные возможности
Производственные процессы
- Токарная обработка с ЧПУ для геометрии внутреннего/внешнего диаметра и посадки
- Шлифовка/хонингование для точных допусков внутреннего диаметра и качества поверхности
- Координация термообработки для целевой твердости и стабильности
- Тонкая отделка/полировка для снижения трения и износа
- Дополнительные поверхностные обработки/покрытия (в зависимости от проекта)
Ключевые элементы контроля качества
- Контроль посадки внутреннего диаметра для соответствия требованиям зазора направляющей стойки
- Коаксиальная точность между внутренним и внешним диаметром для предотвращения неравномерного износа
- Контроль качества поверхности на скользящих поверхностях для плавного движения
- Проверка геометрии посадки для повторяемой установки
- Проверка твердости (согласно указанным требованиям)
Инспекция и документация
- Отчеты о проверке размеров доступны (ключевые размеры)
- Сертификаты на материалы и записи о термообработке по запросу
- Варианты маркировки отслеживаемости при необходимости
Ценность для заказчика в плане выравнивания пресс-формы и срока службы от износа
Лучшее выравнивание, лучшее качество деталей
Стабильное направление снижает несоосность и помогает поддерживать стабильность линий разъема.
Меньший износ дорогостоящих компонентов
Направляющие втулки защищают края полости/сердечника и поверхности смыкания, обеспечивая контролируемое закрытие пресс-формы.
Более плавная работа и более длительный срок службы
Правильная посадка и качество поверхности снижают трение и заедание, продлевая срок службы втулки и стойки.
Сокращение времени простоя
Втулки спроектированы так, чтобы их можно было заменить, что помогает быстро восстановить выравнивание пресс-формы во время технического обслуживания.
Что нам нужно для расчета стоимости
- 2D-чертеж (PDF/DWG) и/или 3D-CAD (STEP/IGES)
- Количество и требуемый срок поставки
- Тип втулки (прямая/фланцевая/индивидуальная) и структура посадки
- Критические размеры: внутренний диаметр, внешний диаметр, длина, детали фланца (если есть)
- Требования к посадке с направляющей стойкой (спецификация зазора, если определена)
- Требования к материалу (или условия эксплуатации для рекомендации)
- Требования к термообработке/твердости
- Требования к качеству поверхности для скользящих поверхностей
- Потребности в инспекции/документации (формат отчета, отслеживаемость)
При замене существующей втулки предоставление диаметра направляющей стойки и текущих требований к посадке помогает подтвердить правильный зазор внутреннего диаметра.
Часто задаваемые вопросы
В чем разница между направляющей втулкой и направляющей стойкой?
Направляющая стойка (лидер) — это закаленная штифт; направляющая втулка — это сопрягаемая гильза, установленная в противоположной половине пресс-формы. Вместе они направляют выравнивание пресс-формы.
Почему направляющие втулки изнашиваются?
Распространенные причины включают неправильный зазор, плохое смазывание, загрязнение, недостаточную твердость или несоосность. Правильный материал, качество поверхности и контроль посадки снижают износ.
Можете ли вы изготовить направляющие втулки по индивидуальному заказу для нашей базы пресс-форм?
Да. Мы изготавливаем направляющие втулки по чертежам заказчика и можем следовать стандартным системам баз пресс-форм, если это указано.
Предоставляете ли вы отчеты об инспекции и сертификаты?
Да. Отчеты об инспекции и сертификаты на материалы/термообработку предоставляются по запросу.
Отправьте нам ваши чертежи (STEP/2D), количество, требования к посадке и требуемую дату поставки для направляющих втулок с ЧПУ. Мы быстро ответим четким расчетом стоимости, сроком поставки и доступной документацией по качеству.
