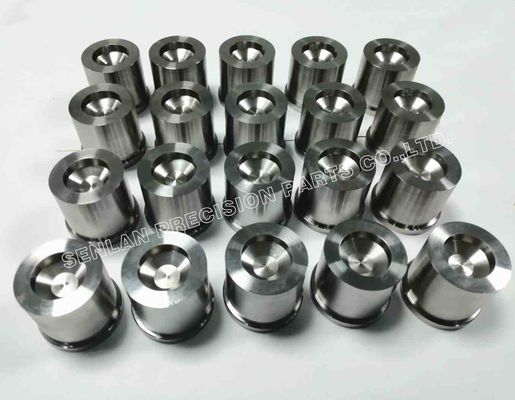

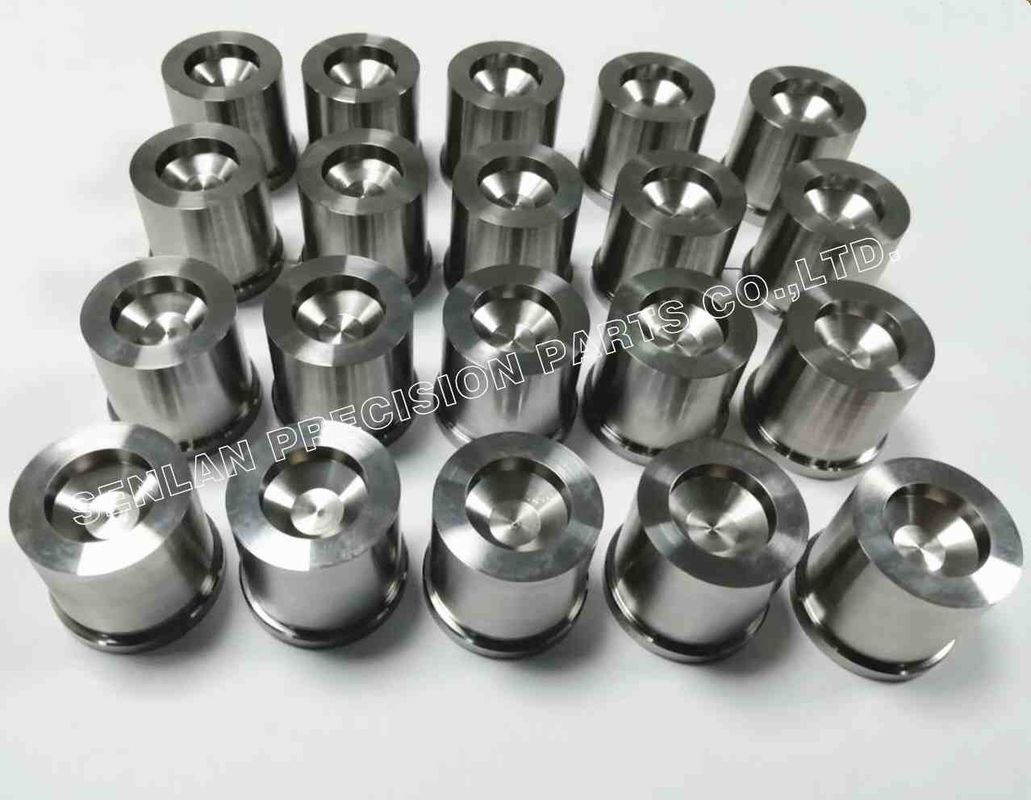

Вставки ядра на заказ для деталей форм, обрабатываемых с помощью ЧПУ
Корневые вставки представляют собой компоненты точных форм, которые образуют критические внутренние особенности формованных впрыском деталей.Использование вставки ядра вместо обработки геометрии ядра непосредственно в полную пластину улучшаетобслуживаемость, контроль точности и эффективность обслуживания∙ особенно для форм с высокими циклами или требующих частого обновления.
Нашвставки ядра на заказМы сосредоточены на повторяемом качестве в одиночных частях и многочастных комплектах,с управляемыми процессами обработки дляДаты, приспособления, концентричность/вытекание, отделка поверхности и взаимозаменяемостьНезависимо от того, для новых форм или замены инструментов, наши основные вставки предназначены для поддержки стабильной сборки и постоянной производительности формования.
Описание продукта
А.вставка ядра (ядро формы)Это заменяемый формообразующий компонент, обычно устанавливаемый на движущейся половине впрыскивающей формы. Он создает внутреннюю геометрию, такую как отверстия, внутренние диаметры, поверхности сидений, каналы,и функциональные интерфейсы, характеристики, которые часто определяют, правильно ли складывается и надежно ли работает отливная деталь..
Типичные характеристики
- Цилиндрические или ступенчатые геометрии с управляемыми датами расположения
- Функциональные зоны формирования требуют тонкой поверхности
- Особенности тесной установки (плечи, диаметры расположения, подробности удержания)
- Заменяемая конструкция для сокращения времени простоя и продления срока службы формы
Общие элементы дизайна
- Установка диаметра/рукава для повторной установки
- Формирование профиля наконечника или внутренних геометрических признаков
- Особенности, связанные с вытяжкой/вытяжкой, как указано в конструкции формы
- Факультативные прокатные сетки или интерфейсы сборки (при необходимости)
Материалы, термическая обработка и отделка
Материал для вставки ядра выбирается на основе износа, коррозии, требуемой полируемости и ожидаемого срока службы.Тепловая обработка и дополнительные поверхностные обработки/покрытия могут быть применены в соответствии с вашими спецификациями для улучшения твердости, стойкость к износу и стабильность поверхности.
Заявления
Специальные вставки ядра используются впластиковые формы для инъекциидля:
- Новые формы, требующие конструкции ядра на основе вставки
- Заменные ядра для технического обслуживания и реконструкции
- Многопоточные формы, требующие последовательного соответствия между ядрами
- Формы с строгими требованиями к толерантности, где повторяемость имеет важное значение
- Программы инструментов, которые используют взаимозаменяемые запасные устройства для сокращения времени простоя
(Конечные продукты варьируются в зависимости от дизайна заказчика; мы производим по вашим чертежам и архитектуре формы.)
Точность и производственные возможности
Мы контролируем параметры, влияющие на устойчивость формования и повторяемость сборки.
Производственные процессы
- Свертывание и фрезирование с помощью высокоточных станков с ЧПУ
- Смельчение для критических приспособлений, дат и уплотнительных земель (по мере необходимости)
- ЭДМ / проволочный ЭДМ для специальной геометрии (зависит от проекта)
- Координация тепловой обработки для целевой твердости и стабильности измерений
- Полировка/мелкое отделение для формирования поверхностей
- Контроль соответствия и согласованности набора для заказов на несколько частей
Ключевые меры контроля качества
- Обработка на основе датума для обеспечения повторяемой установки
- Контроль допустимых отклонений (назначение диаметров/шаль) для уменьшения ручной установки
- Контроль концентрации/расхода для коаксиальных или ступенчатых конструкций
- Управление поверхностной отделкой для стабильного высвобождения и снижения износа
- Контроль согласованности между комплектами (возможности отбора проб или 100% проверки)
Проверка и документация
- Доклады о измерениях (ключевые характеристики или полный отчет)
- Сертификаты материалов и записи тепловой обработки по запросу
- Варианты маркировки/отслеживания для управления наборами
Стоимость для клиентов для надежности формы на основе вставки
Более быстрое обслуживание и меньшее время простоя
Заменяемые вставки позволяют целенаправленную замену без переработки всего блока или пластины формы.
Постоянная производительность формования
Точные даты и контролируемые настройки улучшают повторяемость и уменьшают вариации, вызванные различиями в сборке.
Продолжительность жизни плесени
Оптимизированный материал и обработка поверхности улучшают износостойкость, защищая критические зоны формирования в течение длительных производственных циклов.
Улучшенная взаимозаменяемость программ запасных частей
Соответствующие вставки и последовательное производство поддерживают быструю замену и предсказуемые графики обслуживания.
Что нам нужно для цитирования
Для точных цитат настраиваемых вставных элементов, пожалуйста, укажите:
- 3D CAD (STEP/IGES) и 2D чертежи (PDF/DWG)
- Количество (один кусок или множественный комплект)
- Требования к материалам (или условия эксплуатации для рекомендации)
- Спецификация тепловой обработки/целевой твердости
- Требования к поверхностной отделке для обрабатывающих участков (Ra / уровень полировки)
- Критические допустимые отклонения (даты, соответствие, расход/концентричность, если применимо, зоны уплотнения)
- Подробная информация об интерфейсе формы (размещение диаметра/шапки, метод удержания, размеры парирующей пластины)
- Необходимость в проверке/документации (FAI, формат отчета, отбор проб против 100%-ной проверки)
- Сроки выполнения и требования к упаковке
Если это вставка заменного ядра, совместное использование измерений интерфейса спаривания помогает обеспечить совместимость с вставкой.
Часто задаваемые вопросы
Вы производите вставки ядра строго по чертежам заказчика?
Да, мы производим по вашим чертежам, GD&T, и данным, если допустимости не указаны, мы можем предложить план допустимости для одобрения.
Каковы наиболее важные особенности вставки ядра?
Как правило, формирование геометрии, определение местоположения дат и коаксиальные особенности (расход/концентричность) влияют на соответствие сборки и консистенцию формованной части.
Вы можете предоставить соответствующие наборы для мультипоточных форм?
Да, мы можем изготовить совпадающие наборы с контролируемыми изменениями и предоставить данные об осмотре ключевых габаритов.
Вы обеспечиваете полировку и отделку формованных поверхностей?
Да, полировка и тонкая отделка могут быть применены в соответствии с вашими требованиями.
Вы предоставляете отчеты об инспекции и сертификаты материалов?
Отчеты об осмотре, сертификаты материалов и записи о термической обработке доступны по запросу.
Нужен надежный поставщик длявставки ядра на заказ и части форм, обработанные с помощью станков с ЧПУ?
Отправьте нам вашиSTEP/2D чертежи, количество, допустимость и требования к отделке, характеристики материала/жесткости и целевое время выполненияМы ответим быстро с четкой цитатой и доступными вариантами качественной документации.
