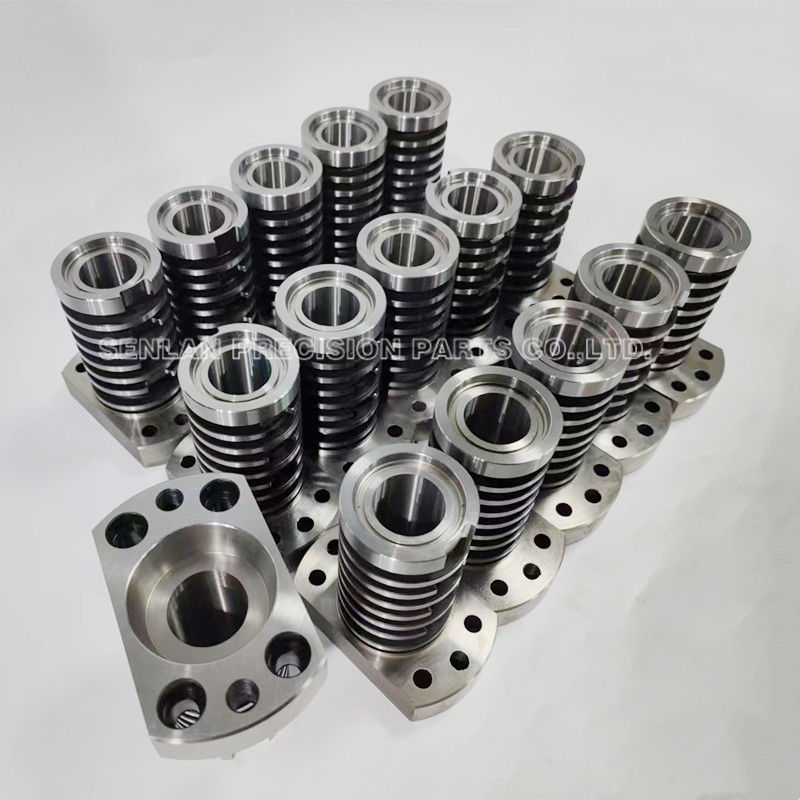

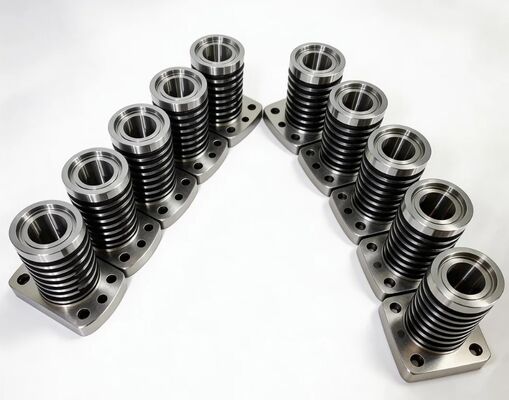

Резьбовые вставки сердечника SKD61 для пресс-форм для литья пластмасс под давлением
Резьбовые вставки сердечника — это прецизионные формообразующие компоненты, используемые для создания истинных внутренних резьб в деталях, отливаемых методом литья под давлением. Поскольку резьбы являются функциональными элементами, точность имеет решающее значение — небольшие отклонения в профиле, шаге или выравнивании могут привести к перекосу резьбы, вариации крутящего момента, утечкам или сбоям при сборке.
Наши резьбовые вставки сердечника SKD61 изготавливаются на заказ по чертежам заказчика для стабильного формирования резьбы и долговечности при длительной эксплуатации. SKD61 (JIS) широко используется для изготовления инструментальных компонентов, требующих прочности, стойкости к термической усталости и стабильной работы при повторных циклах — особенно когда резьбовой сердечник работает в условиях высоких нагрузок или в пресс-формах с вращающимися/отвинчивающимися механизмами.
Описание продукта
A резьбовая вставка сердечника формирует внутреннюю резьбу детали. В зависимости от конструкции детали и архитектуры пресс-формы она может использоваться с механизмом отвинчивания или другими методами извлечения из формы. Независимо от способа выталкивания, резьбовые сердечники должны сохранять точную геометрию и стабильное состояние поверхности, чтобы обеспечить постоянное качество резьбы на протяжении всего срока службы.
Что обычно контролирует резьбовая вставка сердечника:
- Профиль резьбы, шаг и геометрия направляющей
- Выравнивание резьбы по оси для последовательной сборки и крутящего момента
- Опорные базы для повторяемой установки в пресс-форму
- Качество поверхности, способствующее легкому извлечению и защищающее целостность резьбы
- Интерфейсные элементы, требуемые механизмом пресс-формы
Почему SKD61 часто используется для резьбовых сердечников:
SKD61 ценится за сбалансированные характеристики в сложных условиях эксплуатации пресс-форм:
- Высокая прочность для предотвращения сколов и трещин на кромках резьбы
- Стойкость к термической усталости для повторных циклов нагрева/охлаждения
- Стабильная реакция на термообработку для практичной твердости и долговечности
- Хорошая общая надежность для высокоцикловых инструментальных компонентов
Конечная твердость, допуски и качество поверхности изготавливаются в соответствии с вашими чертежами и требованиями проекта.
Типичные конструкции резьбовых сердечников:
- Формирующая резьбу секция с контролируемой геометрией гребня/впадины
- Опорное плечо/диаметр для стабильного позиционирования
- Детали крепления (резьбы, плоские поверхности, ключевые элементы)
- Зоны износа, оптимизированные для длительного срока службы
Применение
Резьбовые вставки сердечника SKD61 используются в пресс-формах для литья пластмасс под давлением для:
- Пресс-форм, требующих формирования истинных внутренних резьб
- Высокообъемного производства, где постоянство резьбы влияет на выход продукции
- Многогнездных пресс-форм, требующих комплектов резьбовых сердечников, подобранных по параметрам
- Программ изготовления оснастки, использующих взаимозаменяемые запасные части для эффективности технического обслуживания
- Конструкций пресс-форм, использующих системы отвинчивания/вращательного извлечения из формы
Конечные продукты варьируются в зависимости от конструкции заказчика; мы фокусируемся на функции пресс-формы и характеристиках резьбовых элементов.
Возможности прецизионной обработки и производства
Резьбовые вставки сердечника требуют как геометрической точности, так и стабильности после термообработки. Мы производим с контролем процесса, разработанным для защиты точности формы резьбы и согласованности комплектов.
Производственные процессы:
- Прецизионная ЧПУ-обработка (токарная/фрезерная) для опорных баз и интерфейсов
- Обработка резьбы по заданному профилю и допуску
- Шлифование для критических посадок и опорных баз вращения
- Электроэрозионная обработка / проволочная электроэрозионная обработка для специальных элементов
- Координация термообработки для целевой твердости и стабильности
- Тонкая чистовая обработка/полировка для поверхностей резьбы и зон износа
- Подбор комплектов для многогнездных заказов
Ключевые элементы контроля качества резьбовых сердечников:
- Проверка профиля резьбы в соответствии с требованиями чертежа
- Контроль концентричности/биения между геометрией резьбы и опорными базами
- Контроль допусков посадки для установки без доработки и взаимозаменяемости
- Управление качеством поверхности для уменьшения заедания и улучшения поведения при извлечении
- Контроль согласованности комплектов
Проверка и документация:
- Доступны отчеты о проверке размеров
- Сертификаты на материалы и записи о термообработке по запросу
- Варианты серийной маркировки/отслеживаемости для управления гнездами и комплектами
Ценность для заказчика в отношении качества резьбы и срока службы оснастки
- Стабильная производительность при сборке и крутящем моменте - Точные резьбы помогают уменьшить перекос резьбы и стабилизировать крутящий момент в процессах сборки.
- Более высокий выход продукции при многогнездном производстве - Комплекты резьбовых сердечников, подобранные по параметрам, уменьшают разброс между гнездами и улучшают общую согласованность производства.
- Более длительный срок службы при интенсивных циклах - Прочность и стойкость к термической усталости SKD61 помогают поддерживать целостность резьбы на протяжении длительных производственных циклов.
- Более быстрое техническое обслуживание с взаимозаменяемыми резьбовыми сердечниками - Сменные сердечники позволяют быстро производить ремонт путем замены и сокращают время простоя без необходимости серьезной переделки пресс-формы.
Что нам нужно для расчета стоимости
Чтобы точно рассчитать стоимость резьбовых вставок сердечника SKD61, пожалуйста, предоставьте:
- 3D CAD (STEP/IGES) и 2D чертеж (PDF/DWG)
- Количество (единичные изделия или комплекты для многогнездных пресс-форм)
- Требования к материалу: SKD61
- Спецификация термообработки / целевой твердости
- Спецификации резьбы (профиль, шаг, допуск, требования к направляющей)
- Критические допуски (опорные базы, посадки, биение/концентричность, функциональные зоны)
- Требования к качеству поверхности для резьбы и зон, связанных с уплотнением
- Детали интерфейса пресс-формы (опорный диаметр/плечо, метод крепления)
- Потребности в проверке/документации (первичная приемка, формат отчета, выборочная или 100% проверка)
- Сроки поставки и требования к упаковке
При замене существующих сердечников предоставление размеров ответной пластины/интерфейса помогает обеспечить совместимость при установке без доработки.
Часто задаваемые вопросы
Подходит ли SKD61 для резьбовых вставок сердечника?
Да. SKD61 часто используется для изготовления инструментальных компонентов, требующих прочности и стабильности при повторных циклах, помогая защитить кромки резьбы и поддерживать долгосрочную производительность.
Почему резьбы, отлитые под давлением, иногда показывают непостоянный крутящий момент или перекос резьбы?
Распространенные причины включают отклонение профиля резьбы, биение относительно оси, проблемы с качеством поверхности, износ или проблемы с выравниванием при установке. Точная обработка и стабильные посадки снижают эти риски.
Можете ли вы поставлять подобранные комплекты резьбовых сердечников для многогнездных пресс-форм?
Да. Мы можем изготавливать подобранные комплекты с контролируемым разбросом и предоставлять данные проверки для ключевых резьбовых и опорных элементов.
Предоставляете ли вы отчеты о проверке и сертификаты на материалы?
Да. Отчеты о проверке, сертификаты на материалы и записи о термообработке доступны по запросу.
Отправьте нам ваши чертежи STEP/2D, спецификации резьбы, количество, целевую твердость, требования к допускам/отделке и требуемую дату поставки. Мы быстро ответим с четким расчетом стоимости, сроками поставки и доступными вариантами документации по качеству для резьбовых вставок сердечника SKD61.
