Направляющие колонки высокой точности для литьевых форм
Обзор продукта

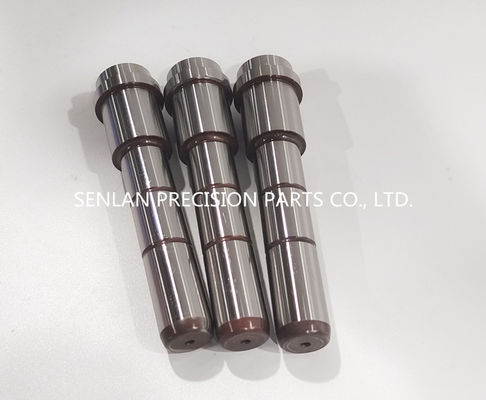

Направляющие колонки (лидер-пины) — это выравнивающие компоненты, которые обеспечивают точное, плавное и повторяющееся закрытие подвижной и неподвижной половин литьевой формы.При стабильном выравнивании линии разъема остаются постоянными, полости закрываются равномерно, а чувствительные компоненты формы — такие как сердечники, полости, ползуны, толкатели и запирающие элементы — защищены от ударов и преждевременного износа.Наши
направляющие колонки высокой точности для литьевых форм изготавливаются по чертежам заказчика для надежной установки с направляющими втулками и повторяющегося закрытия формы. Мы уделяем внимание характеристикам, наиболее важным для выравнивающих деталей: прямолинейности, допуску на диаметр, твердости поверхности и низкофрикционному покрытию, помогая производителям пресс-форм поддерживать стабильное производство и сокращать техническое обслуживание, вызванное рассогласованием.Описание продукта

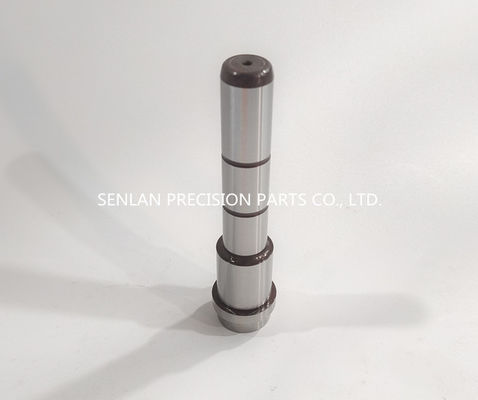

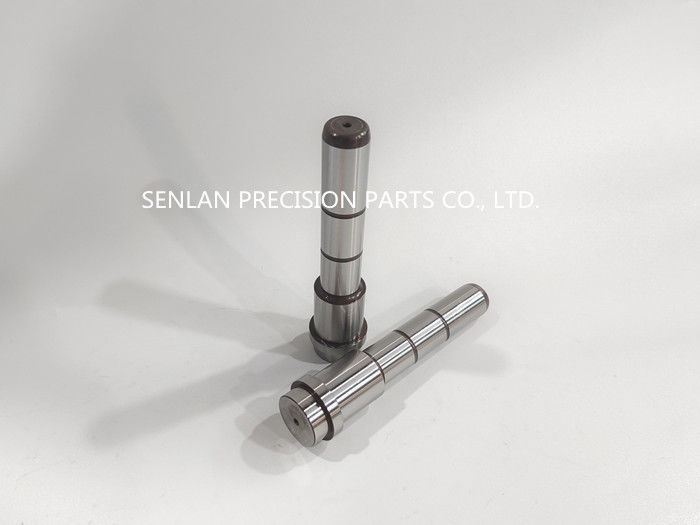

Направляющая колонка — это закаленный, прецизионно шлифованный цилиндрический штифт, установленный в одной половине формы (обычно в подвижной), который входит в зацепление с направляющей втулкой в противоположной половине. Вместе они направляют закрытие и открытие формы, поддерживая точное выравнивание на протяжении каждого цикла.Что делают направляющие колонки в литьевой форме
Контроль
- выравнивания формы во время закрытия/открытияУменьшение несоответствия и защита кромок полостей/сердечников и запирающих элементов
- Улучшение повторяемости для форм с большим количеством гнезд и деталей с жесткими допусками
- Поддержка стабильной работы ползунов, толкателей и других подвижных механизмов
- Общие конструкции направляющих колонок
Стандартные прямые направляющие колонки с фиксацией головки/плеча
- Ступенчатые направляющие колонки для специфических монтажных конструкций
- Заказные ведущие наконечники и проточки для более плавного зацепления
- Колонки с обработанной поверхностью или покрытием для повышения износостойкости (при указании)
- Материалы и термообработка
Направляющие колонки обычно требуют твердой износостойкой поверхности и стабильного сердечника для противостояния повторяющимся скользящим контактам с втулками. В зависимости от требований к форме, направляющие колонки могут изготавливаться из подшипниковых или инструментальных сталей с термообработкой и опциональной обработкой поверхности для улучшения срока службы и коррозионной стойкости.
Применение
Направляющие колонки высокой точности используются в
пластиковых литьевых формах, где критически важно повторяющееся выравнивание, включая:Многогнездные формы, требующие постоянного контроля линии разъема
- Формы с ползунами/толкателями, где выравнивание влияет на срок службы механизма
- Формы с жесткими допусками, где необходимо минимизировать несоответствие или облой
- Формы для высокоциклового производства, нуждающиеся в долговечных направляющих компонентах
- Программы восстановления и замены пресс-форм для изношенных лидер-пинов
- Возможности прецизионной обработки и производства
Направляющие колонки являются функциональными скользящими компонентами — точность и целостность поверхности имеют решающее значение для плавной работы и длительного срока службы.
Производственные процессы
Прецизионная ЧПУ-обработка для монтажных элементов и плеч
- Бесцентровая шлифовка для критических диаметров и прямолинейности
- Координация термообработки для твердости поверхности и стабильности
- Тонкая отделка/полировка для снижения трения и износа
- Опциональная обработка поверхности/покрытия (в зависимости от проекта)
- Ключевые меры контроля качества направляющих колонок
Контроль
- допуска на диаметр для правильной установки с втулками
- Контроль прямолинейности
- для предотвращения заедания и неравномерного износаУправление
- отделкой поверхности
- для низкого трения и стабильного скольжения
Проверка твердости (в соответствии с требуемыми параметрами)
- Геометрия ведущего наконечника и размеры плеча для повторяемой установки
- Инспекция и документация
- Отчет о проверке размеров доступен (ключевые размеры)
Сертификат на материал и запись о термообработке по запросу
Опции маркировки/отслеживаемости при необходимости для контроля технического обслуживания
Ценность для заказчика: выравнивание формы и срок службы инструмента
Более стабильное качество деталей
Точное направление помогает снизить риск несоответствия и облоя, улучшая повторяемость в течение длительных производственных циклов.
Меньший износ дорогих компонентов формы
Стабильное выравнивание защищает кромки полостей, кончики сердечников и запирающие элементы — уменьшая сколы, заедание и незапланированные доработки.
Более плавная работа формы
Правильная установка и отделка снижают трение, помогая формам плавно открываться/закрываться и улучшая стабильность цикла.
Снижение затрат на техническое обслуживание и увеличение интервалов обслуживания
Закаленные, хорошо отделанные направляющие колонки служат дольше и уменьшают износ втулок, снижая общую нагрузку на техническое обслуживание.
- Что нам нужно для расчета стоимости
- Чтобы точно рассчитать стоимость прецизионных направляющих колонок, пожалуйста, предоставьте:
- Чертеж (2D) и/или 3D CAD (STEP/IGES)
- Количество и требуемый срок поставки
- Стандарт направляющей колонки (если соответствует HASCO/DME/др.) или индивидуальные размеры
- Критические размеры: диаметр, длина, детали плеча/головки, геометрия ведущего наконечника
- Требования к посадке с втулкой (спецификация зазора/натяга, если определена)
- Требования к материалу (или условия эксплуатации для рекомендаций)
- Требования к термообработке/твердости
Требования к отделке поверхности или покрытию (при указании)
Требования к инспекции/документации (формат отчета, отслеживаемость)
При замене существующих направляющих колонок, предоставление внутреннего диаметра втулки и деталей интерфейса пластины формы помогает подтвердить правильную посадку.
Часто задаваемые вопросы
В чем разница между направляющей колонкой и направляющей втулкой?
Направляющая колонка (лидер-пин) — это закаленный штифт; направляющая втулка — это ответная гильза, установленная в противоположной половине формы. Вместе они обеспечивают выравнивание во время закрытия и открытия формы.
Почему направляющие колонки изнашиваются или вызывают проблемы с выравниванием?
Распространенные причины включают неправильный зазор посадки, плохую отделку поверхности, недостаточную твердость, загрязнение/отсутствие смазки или рассогласование из-за поврежденных пластин. Правильный выбор материала и прецизионная шлифовка снижают эти риски.
Можете ли вы изготовить направляющие колонки на заказ в соответствии с нашей базой формы?
Да. Мы изготавливаем направляющие колонки по чертежам заказчика и можем следовать стандартным системам при их предоставлении.
Предоставляете ли вы документацию по твердости и инспекции?Да. Отчеты об инспекции и записи о термообработке доступны по запросу. Отправьте нам ваши чертежи/CAD-файлы и укажите
