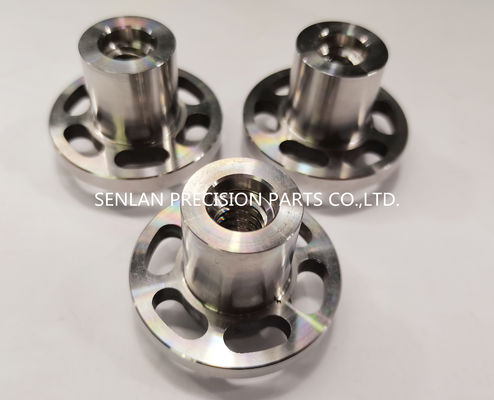

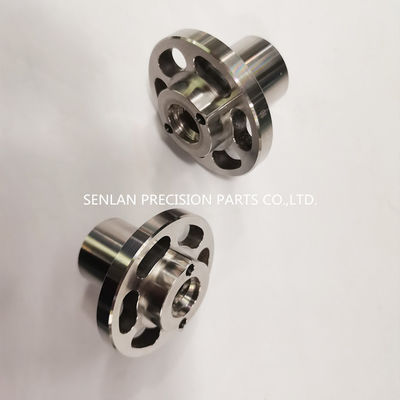

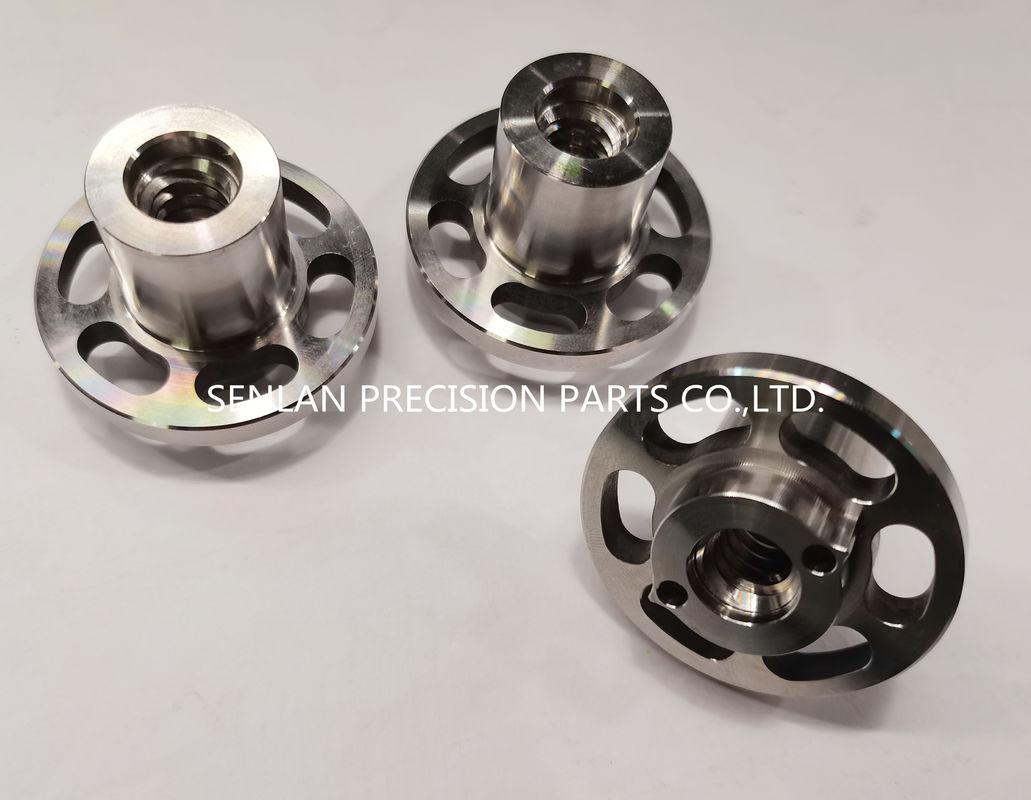

Детали пресс-формы с резьбовой втулкой из стали H13 для ЧПУ с твердостью от HRC 48 до HRC 52

Precision flange yokes are CNC machined coupling components designed to connect rotating shafts and transmit torque with stable alignment and controlled tolerances for reliable assembly fit and consistent rotational accuracy.

Фланцевые игры - это компоненты сцепления, используемые для соединения вращающихся валов и передачи крутящего момента с стабильным выравниванием.,или расположение отверстия может создать вибрации, преждевременное износ, и непоследовательную работу.высокоточные фланцевые иголыобрабатываются на CNC по чертежам заказчика с контролируемыми допустимыми значениями, чтобы обеспечить надежное устройство и постоянную точность вращения.

В качестве производителя высокоточных механических изделий на заказ, мы производим фланцевые игры и связанные с ними части сцепления с строгим контролемДатмы, концентричность/вытекание, плоскость поверхности и интерфейсы к монтажуНезависимо от того, нужны ли вам прототипы или производственные партии, мы ориентируемся на повторяемость, документацию и стабильное качество для требовательных механических приложений.

А.фланцевое ярмоявляется обработанным элементом сцепления, обычно имеющим фланцевую фазу крепления и секцию узла, которая соединяется с валом или сцеплением сцепления. В зависимости от конструкции он может включать внутренние нитки,Диаметры пилотов, болтовые круги, карманы для уменьшения веса и геометрия, связанная с балансировкой.

• Передатьмомент вращениямежду соединенными компонентами
• ПоддерживатьКоаксиальное выравниваниедля уменьшения вибрации и износа
• Предоставление стабильного интерфейса к монтажу с помощью фланца и шаблона болта
• Поддержка повторной сборки и обслуживания в механических системах

• Лицо фланца сКруг болта / монтажные отверстия
• Диаметр пилота для точного центрирования
• Секция узла с внутренней/внешней накладкой или геометрией интерфейса вала
• Механизированные карманы или отверстия для уменьшения веса и жесткости
• Окончание поверхности и управление краями для безопасной обработки и последовательной настройки

Фланцевые ярмы обычно изготавливаются из сплавных сталей, нержавеющей стали или других инженерных металлов на основе требований к крутящему моменту, воздействия коррозии и весов.Тепловая обработка и отделка поверхности могут быть применены в соответствии с вашей спецификацией для улучшения прочности, износостойкость и коррозионные характеристики.

Точные фланцевые иголы используются вСборки сцепления и передачи мощности, в том числе:

• Системы сцепления валов, требующие точного выравнивания
• Поворачивающиеся агрегаты, где контроль оттока критичен
• Механические интерфейсы на заказ для оборудования OEM
• Программы от прототипа к производству для деталей сцепления с высокопроизводительной обработкой
• Заменяющие компоненты для технического обслуживания и модернизации

Точное оборудование варьируется в зависимости от дизайна заказчика; мы производим строго по вашим чертежам и требованиям.

Фланцевые иго объединяют в себе множество критических особенностей - поверхность фланца, рисунок болта, пилот и геометрия узла, поэтому контроль и инспекция процесса необходимы.

• Степной свинцовый конвейер для узлов и коаксиальных элементов
• Фрезерная обработка с помощью ЧПУ для форм болтов, карманов и геометрии ключей
• Смельчение или лапание для плоскости поверхности (по требованию)
• Контроль отталкивания и краев для обеспечения безопасности сборки
• Факультативная координация тепловой обработки и отделка поверхности

• Концентричность/расходуправление между пилотом, узлом и установкой данных
• Плоскость лица и перпендикулярностьдля установки устойчивых фланцев
• Точноепозиционирование круга болтаи допусков отверстий
• Контроль поверхностной отделки на пилотных и парных интерфейсах
• Размерная инспекция в соответствии с вашей GD&T и списком критических размеров

• Доклады о измерениях доступны
• Сертификаты материалов и записи тепловой обработки по запросу
• Варианты маркировки прослеживаемости, если это необходимо

Более стабильное вращение и меньше вибраций
Точное рассечение и концентричность уменьшают вибрации, связанные с дисбалансом, и улучшают стабильность сборки.

Надежное приспособление и быстрая сборка
Контролируемые поверхности фланцев, пилоты и шаблоны болтов уменьшают переработку и обеспечивают повторяемую установку.

Более длительный срок службы подшипников и соединенных компонентов
Лучшее выравнивание уменьшает неравномерную нагрузку, улучшая срок службы валов, подшипников и сцеплений.

Последовательное качество от прототипа до производства
Повторяющиеся процессы и инспекции CNC поддерживают масштабируемое снабжение без дрейфа производительности.

• 2D рисунок (PDF/DWG) и 3D CAD (STEP/IGES)
• Требования к материалу (или для рекомендации - данные о нагрузке/среде)
• Количество и целевое время выполнения
• Критические допустимые отклонения и GD&T (расход, концентричность, плоскость, перпендикулярность)
• Подробная информация о круге болта (размер отверстия, количество отверстий, PCD, толерантность положения)
• Диаметр пилота и требования к приспособлению
• Подробная информация об интерфейсе вала (при необходимости нить, отверстие, ключевой путь, спин и т.д.)
• Требования к отделке поверхности/покрытию
• Инспекция/необходимость в документах (ФИО, формат отчета, прослеживаемость)
