3C литьевая форма | Прецизионное производство пресс-форм

Прецизионная 3C продукция для инъекционной формы.

Обзор продукции

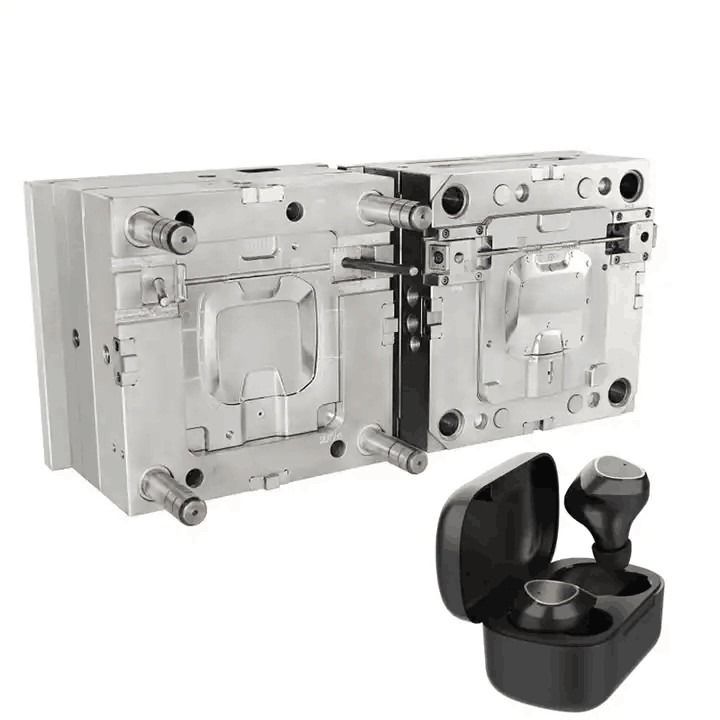

Мы специализируемся на проектировании и производствеспециальные формы для инъекции Bluetooth наушников пластиковые корпуса, широко используется в 3C потребительских электронных продуктах.

корпуса наушников Bluetooth являются компактными, чувствительными к внешнему виду компонентами, которые требуют:

• Высокая точность измерений для внутренней сборки

• Чистые косметические поверхности для видимых наружных участков

• Устойчивая толщина стенки для сбалансированного литья

• Надежная производительность при производстве больших объемов

Этот видВпрыскательная форма для 3C-продуктовРазрабатывается строго в соответствии с 3D-данными клиента и техническими спецификациями, охватывающими проектирование формы, точное обработку, сборку и проверку испытаний.

Наша цель заключается в том, чтобы поставлять формы, которые не только проходят отбор проб, но и стабильно работают в массовом производстве.

Сценарии применения

Эта индивидуальная инъекционная форма обычно используется для:

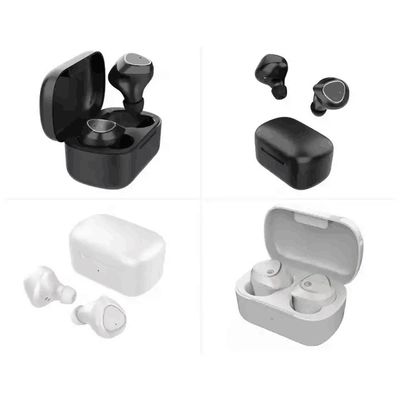

• Bluetooth наушники с пластиковыми корпусами

• корпуса для наушников TWS

• Компоненты зарядного корпуса

• Малые потребительские электронные корпуса высокоточных

• Детали из пластика 3C, чувствительные к внешнему виду

Эти продукты требуют строгого контроля толерантности и постоянного качества поверхности.

Основное направление разработки форм

Впрыскивающие формы для корпусов наушников Bluetooth отличаются от промышленных форм.
Основные проблемы заключаются вконтроль внешнего вида, точное приспособление и управление деформацией.

1) Контроль косметической поверхности

Ограждения для наушников - это видимые внешние части, даже незначительные дефекты поверхности недопустимы.

• Оптимизированное положение ворот для уменьшения линий сварки

• Контролируемое равновесие потока для минимизации следов опускания

• Точная полировка полости или отделка текстуры

• Точное выравнивание линии разделения для предотвращения вспышки

Устойчивость поверхности имеет решающее значение для потребительской электроники.

2) Точность приспособления и точность конструкции

В корпусе должны быть точно смонтированы платы ПКБ, динамики, батареи и внутренние компоненты.

• Строгий размерный контроль внутренних элементов

• Правильное проектирование конструкции отключения

• Компенсация сокращения при проектировании форм

• Стабильное выравнивание формы для поддержания толерантности сборки

Производительность сборки напрямую зависит от точности формы.

3) Управление тонкой стеной и оболочкой

В корпусах Bluetooth-наушников часто используются тонкостенные конструкции.

• Система сбалансированного бега и ворот

• Оптимизированное устройство охлаждения

• Контроль напряжения при наполнении

• Анализ потока плесени при необходимости

Цель состоит в том, чтобы сохранить размерную стабильность после формования.

Спецификации плесени

• Тип формы: формы для инъекции на заказ для продуктов 3C

• Материал изделия: пластик (согласно требованиям заказчика)

• Тип шлюза: боковые шлюзы / под шлюзы / штифтовые шлюзы / вентиляторы / прямые шлюзы

• Система бега: горячий или холодный бега

• Материал формы: 1.2343 ESR / NAK80 / S136 или эквивалент

• База формы: LKM / HASCO / DME / FUTABA

• Продолжительность жизни плесени: до 1 года.000, 000 снимков (в зависимости от материала и конструкции)

• Поддерживаемый формат рисунка: STP / STEP / IGS / PRT / X_T

• МОК: 1 комплект

Производственные мощности

Наше оборудование поддерживает одно- и многопоточные формы 3C.

• Максимальный размер формы: 2500 × 2000 × 1500 мм

• Точность обработки: ±0,005 мм

• Точность впрыска: ±0,03 мм

• Время выполнения: 25-45 дней, в зависимости от сложности формы

В собственное оборудование входит:

• Высокоточные станки с ЧПУ

• ЭДМ и зеркальные ЭДМ

• Машины для резки проволоки

• Координатное измерительное устройство (CMM)

Каждая форма подвергается измерениям и испытаниям перед доставкой.

Рабочий процесс проекта

1. Обзор 3D-данных и анализ DFM

2. Подтверждение конструкции форм

3. Изготовление и обработка стали

4. Точная обработка и ЭДМ

5. Сборка и установка плесени

6. Испытание плесени и оптимизация параметров

7. Окончательная проверка и перевозка

Этот структурированный рабочий процесс уменьшает итерации испытаний и улучшает качество первого выстрела.

Зачем работать с нами?

• Опыт работы в области высокоточных форм для потребительской электроники 3C

• Знаком с компактными структурными и внешне чувствительными частями

• Стабильная обработка, поддерживаемая собственным высокоточным оборудованием

• Ясная техническая коммуникация на протяжении всего проекта

• Послепродажная поддержка в течение одного года

Мы ориентируемся на формы, которые работают надежно в производстве, а не только на первоначальное одобрение.

Технические FAQ

Вопрос 1: Сколько испытаний формы обычно требуется перед массовым производством?
Количество испытаний зависит от сложности продукта и требований к внешнему виду.

Q2: Можете ли вы контролировать косметические дефекты, такие как линии сварки и следы раковины?
Да. При проектировании формы оптимизируются конструкция шлюза, баланс потока и отделка полости, чтобы уменьшить видимые дефекты.

Вопрос 3: Вы поддерживаете высокоблестящие или текстурированные поверхности?
Поверхности полости могут быть остеклены или текстурированы в соответствии со спецификациями заказчика.

Q4: Может ли эта форма быть спроектирована как мультиполосатая форма?
В зависимости от объема производства и размера деталей, поддерживаются как одно-, так и многопоточные конфигурации.

Q5: Есть ли послепродажная техническая поддержка?
Да, мы оказываем техническую помощь для оптимизации параметров и необходимых корректировок формы после доставки.

Запросите цитату

Для получения оферты наСпециальная инъекционная форма для Bluetooth наушников Пластиковая корпусная оболочка, пожалуйста, укажите:

• 3D файлы продуктов (STP / STEP / IGS и т.д.)

• Спецификация материала

• Требования к отделке поверхности

• Ожидаемый объем производства

• Целевое время

Наша инженерная команда просмотрит ваши данные и предоставит подробное предложение формы.
